Claros grandes sin columnas en medio: los racks se acomodan como conviene y el montacargas circula sin rodeos.
Arcotechos

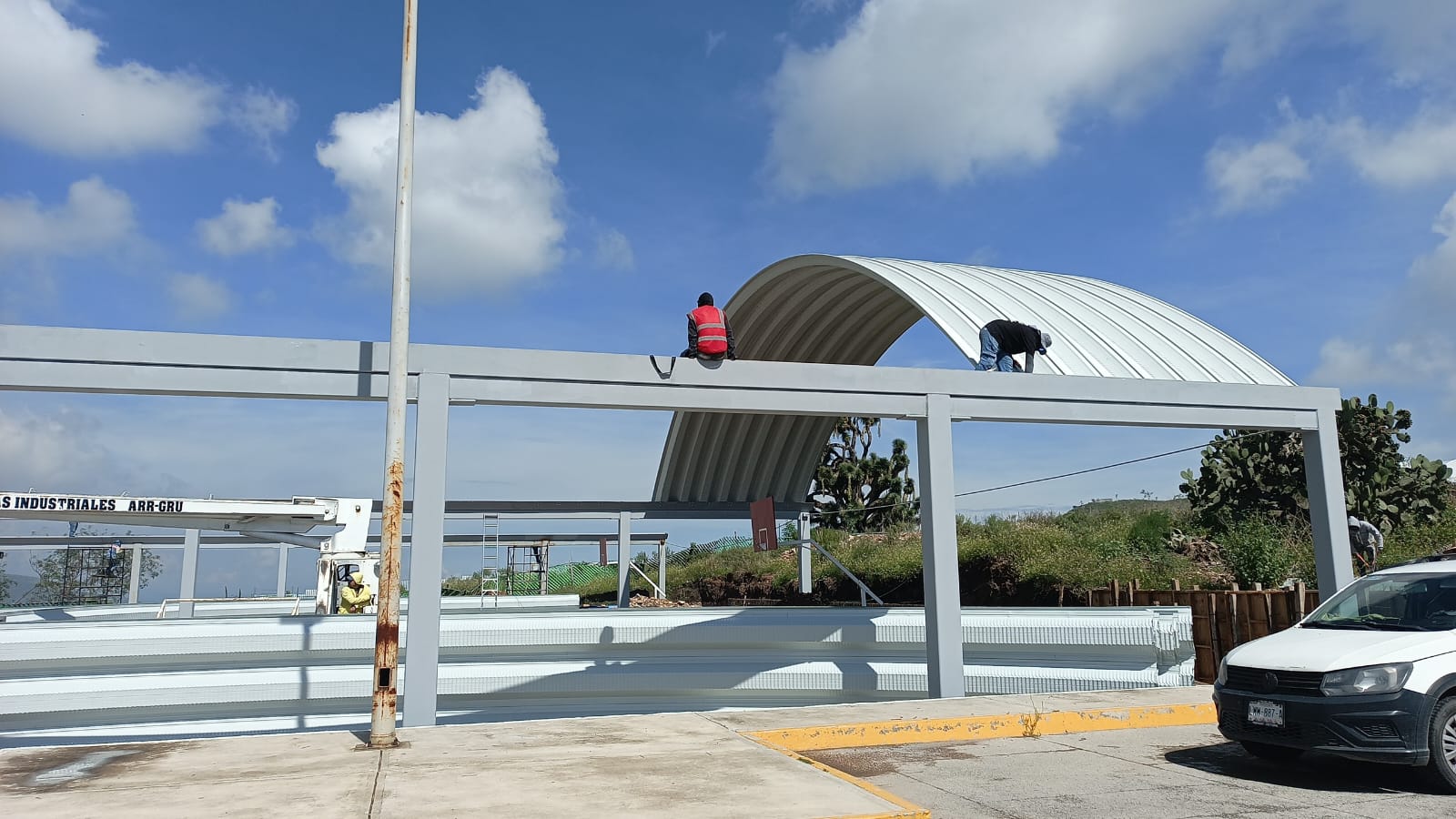

Arcotechos a la medida y la obra civil que los sostiene
Cubierta autoportante de lámina galvanizada curvada: libra el claro sin columnas intermedias. Curvamos la lámina en tu obra, a la medida del proyecto, y resolvemos también la cimentación y el piso que la reciben.
Solicitar cotización
ClaroDe 5 a 35 m, sin columnas intermedias
Altura libreDe 4 a 7 m · hasta 12 m
BaseToluca · Centro del país
El sistema
¿Qué es un arcotecho?
Una cubierta de lámina de acero curvada que trabaja como arco: la carga baja por la curva hasta los dos apoyos. No lleva armadura, ni vigas, ni columnas en medio.
-
Se sostiene solo
La lámina curvada es cubierta y estructura al mismo tiempo. Por eso el espacio de abajo queda libre de punta a punta, sin columnas que estorben la maniobra.
-
Se curva en tu obra
La lámina llega en rollo y se forma en sitio con la curvadora, a la medida del claro. No hay que ajustar el proyecto a piezas de catálogo.
-
El calibre se calcula
Entre más grande el claro, más grueso el calibre. También cuentan la altura del arco, la ubicación de la obra y cuánto viento recibe.
Rangos de trabajo
| Concepto | Rango | Nota |
|---|---|---|
| Claro del frente | 5 a 35 m | Medido entre apoyos, sin columnas intermedias. El claro máximo que hemos ejecutado es de 35 m. |
| Profundidad | Sin límite | La nave se extiende hacia atrás lo que haga falta; el arco se repite. |
| Altura libre | 4 a 7 m | Es lo más común. Puede llegar a 12 o 15 m, pero levantar columnas tan altas encarece la obra. |
| Calibres | 16 a 22 | El calibre se define con el claro y con la carga que va a recibir la cubierta. |
Como referencia del sistema, los calibres más ligeros cubren los claros menores: el 22 llega a unos 25 m y el 18 a unos 35 m. El claro tampoco es el único factor: la ubicación del proyecto y su exposición al viento pueden cambiar el calibre necesario. Por eso cada obra se calcula antes de cotizarse.
Llave en mano
Del estudio del suelo al arco terminado
Este es el alcance completo. El presupuesto se arma según lo que necesites: si ya tienes proyecto ejecutivo o la cimentación hecha, se cotiza solo lo que falta.
-
Fase 01
Mecánica de suelos
Se estudia el terreno antes de dibujar nada: qué resiste, cómo se comporta y a qué profundidad hay que desplantar la cimentación.
EntregableEstudio de mecánica de suelos -
Fase 02
Proyecto y cálculo
Proyecto ejecutivo y cálculo estructural del arco y de sus apoyos. El proyecto lo firma un Director Responsable de Obra, con todo lo que eso implica ante la autoridad.
EntregablePlanos, memoria de cálculo y firma de DRO -
Fase 03
Obra civil
Cimentación, dados y columnas, y las trabes, que pueden ser de concreto o metálicas según lo que convenga al proyecto y al presupuesto.
EntregableCimentación, columnas y trabes -
Fase 04
Canalón y arcotecho
Se coloca el canalón, se curva la lámina en la propia obra a la medida del claro y se montan los arcos sobre los apoyos hasta cerrar la cubierta.
EntregableCubierta cerrada -
Fase 05
Cerramientos y pluviales
Bajadas pluviales, muro tímpano y faldones, que se resuelven en tabique o en durock. Las canchas normalmente no llevan ninguno de los dos.
EntregableTímpano, faldones y bajadas -
Fase 06
Extracción atmosférica
Ventilación de la nave con extractor tipo cebolla o caja de muerto, según el volumen de aire que haya que mover y el uso que se le vaya a dar adentro.
EntregableExtracción instalada
¿Empezamos desde el estudio de suelo, o ya tienes proyecto ejecutivo? Cotiza el alcance que necesitas
Configuración
Qué más lleva tu arcotecho
La cubierta es la misma; lo que cambia es lo que le va alrededor. Una bodega cerrada las lleva todas. Una cancha, casi ninguna.
Tu obra es
-
Láminas traslúcidas
Se recomienda Según proyectoTramos de lámina que dejan pasar la luz del día. Con las suficientes, adentro se trabaja sin prender lámparas buena parte de la jornada.
-
Extracción atmosférica
Se recomienda Según proyectoExtractor tipo cebolla o caja de muerto, según el volumen de aire que haya que mover y lo que se haga adentro.
-
Muro tímpano
Se recomienda No llevaCierra el medio círculo que queda en el frente del arco. Va de tabique o de durock. Es lo que convierte la cubierta en una nave cerrada.
-
Faldón
Se recomienda No llevaBaja desde el arranque del arco hasta la altura que se necesite. También de tabique o de durock, según el uso y el presupuesto.
Si no sabes cuáles necesitas, dinos para qué es la nave y nosotros lo definimos. Cotiza tu proyecto
Presupuesto
¿Cuánto cuesta un arcotecho?
No hay un precio por metro cuadrado que sirva para todos: el mismo claro cuesta distinto según la altura, el calibre y lo que lleve arriba y abajo. Esto es lo que mueve el número.
-
El claro del frente
De 5 a 35 metros. Entre más ancho sea el frente, más grueso tiene que ser el calibre de la lámina para librarlo.
-
La altura libre
De 4 a 7 metros es lo más común. Llegar a 12 o 15 se puede, pero levantar columnas tan altas encarece la obra de manera notoria.
-
La profundidad
No tiene límite: el arco se repite hacia atrás lo que haga falta. El costo crece con cada metro que se extiende la nave.
-
La lámina
El calibre, del 16 al 22, y cuánta lámina traslúcida lleve para que entre luz natural sin tener que prender lámparas.
-
Lo que lleve además de la cubierta
Extracción atmosférica, bajadas pluviales, muro tímpano y faldones. Una bodega cerrada pide todo; una cancha no lleva ni tímpano ni faldón.
-
El terreno
Lo que diga la mecánica de suelos define la cimentación. Ahí se puede ir una parte importante del presupuesto, y no se sabe hasta estudiarlo.
Aplicaciones
Dónde se usa un arcotecho
El arcotecho sirve donde hay que cubrir mucho y estorbar poco. Estos son los cuatro casos que más nos piden en el centro del país.
-

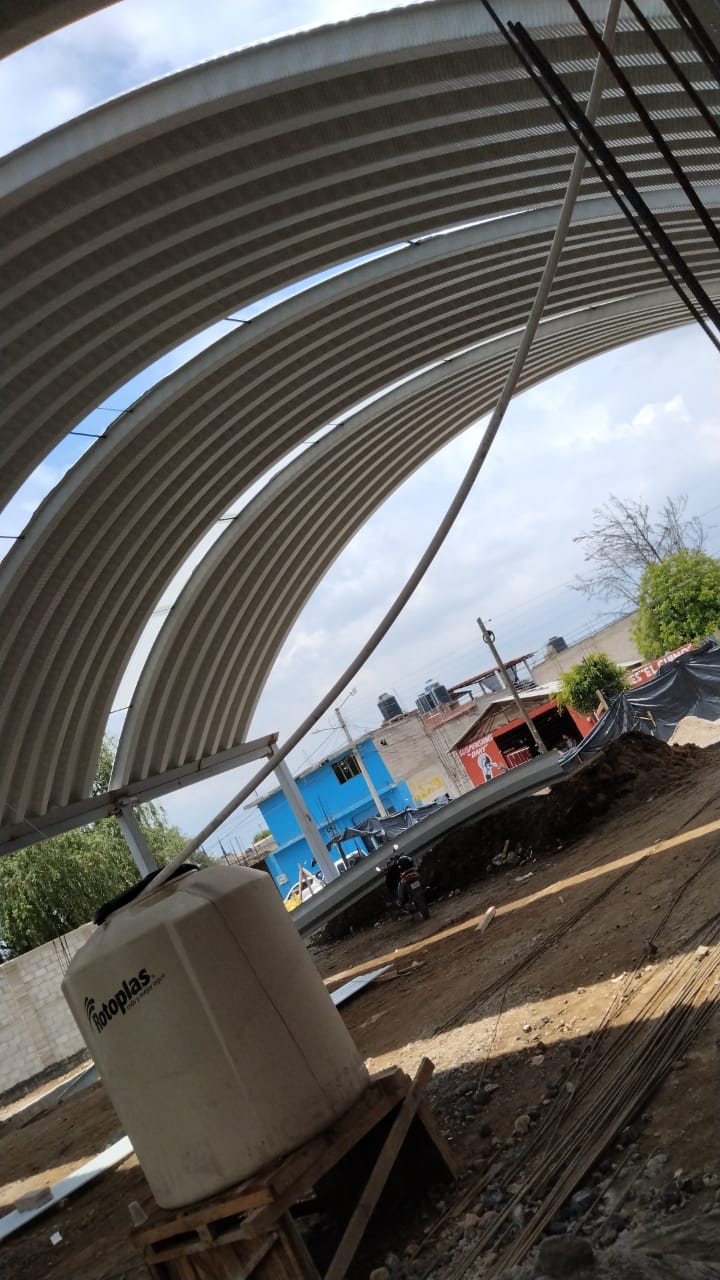

Bodegas ChimalhuacánEdo. Méx. -

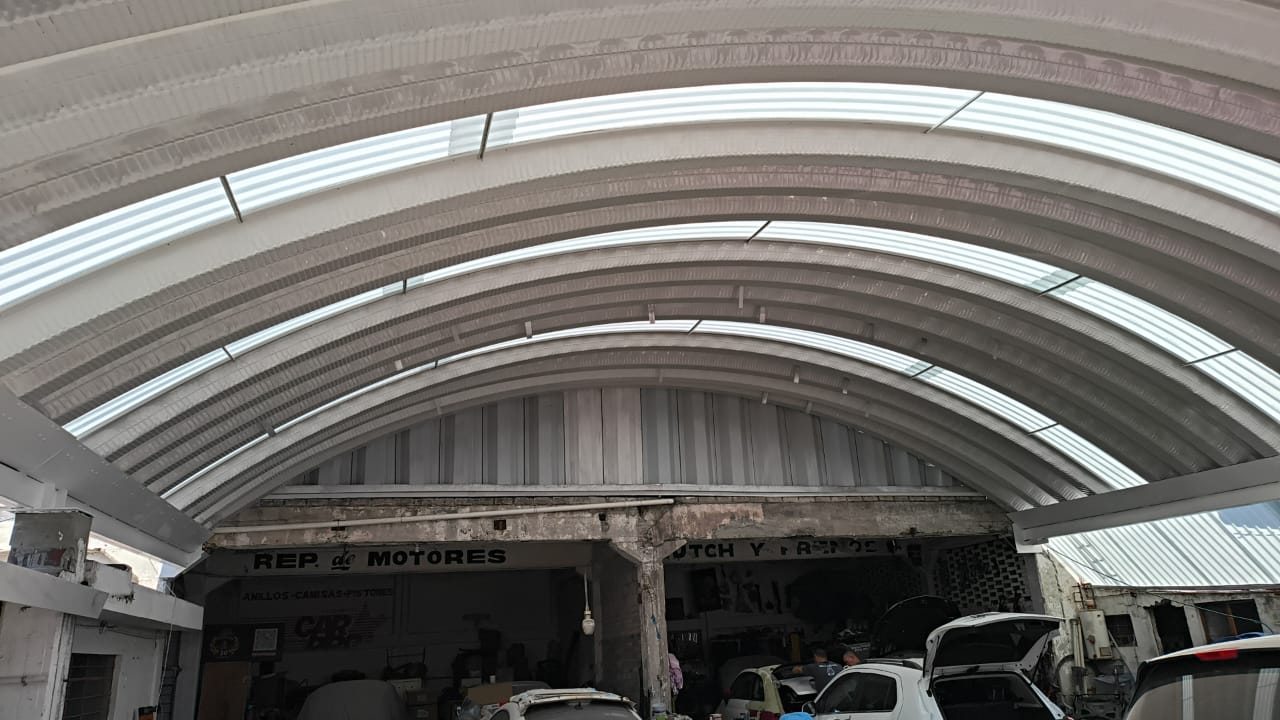

Verificentro G.A. MaderoCDMX ComercialTalleres y estacionamientos
Cubrir el área de maniobra sin meter columnas justo donde entran y salen los vehículos. Verificentros, talleres y patios de servicio.
-

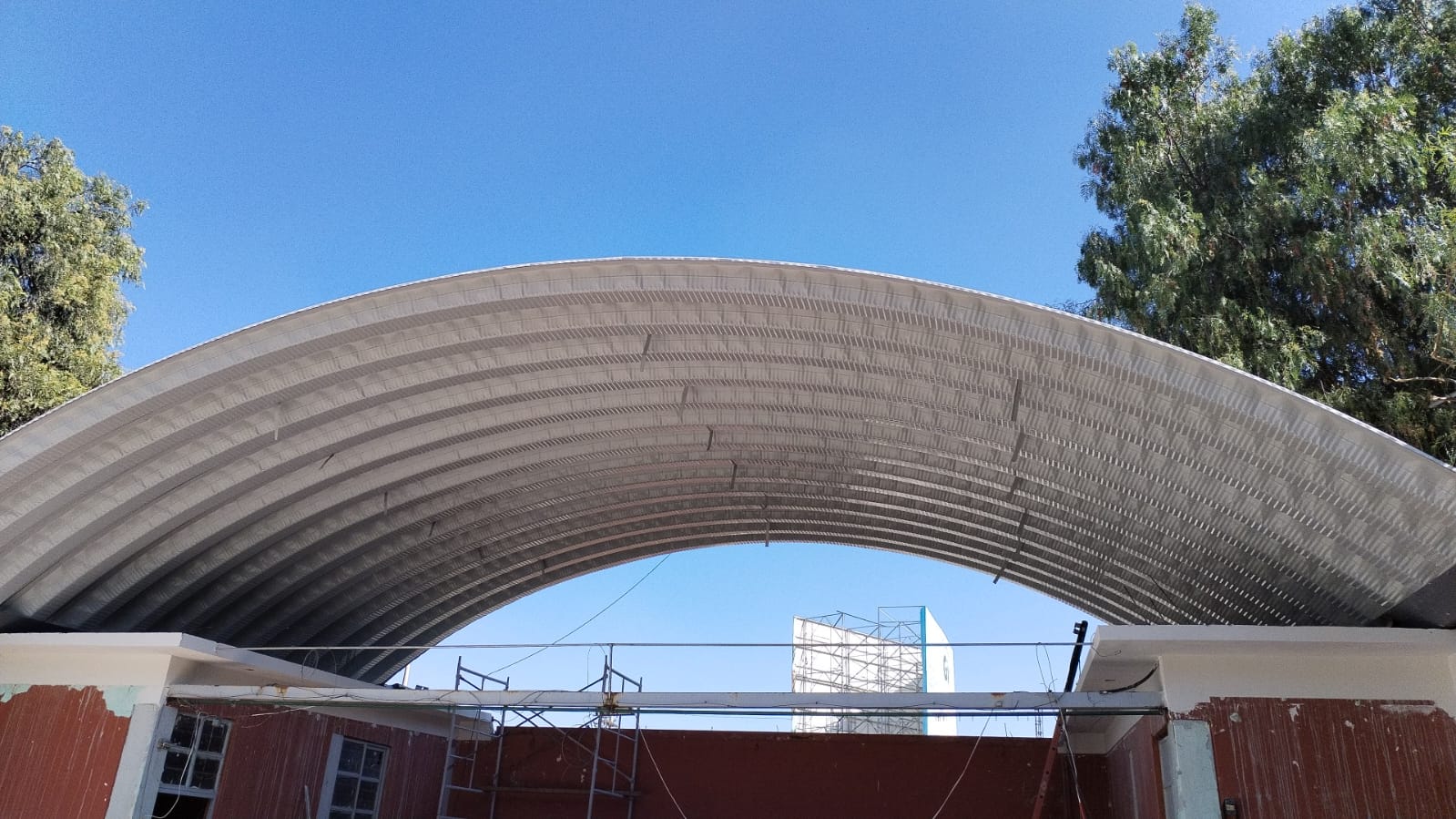

Escuela EcatepecEdo. Méx. EducativoCanchas y patios escolares
Sombra y protección de lluvia sobre la cancha completa, con los apoyos fuera del área de juego.
-

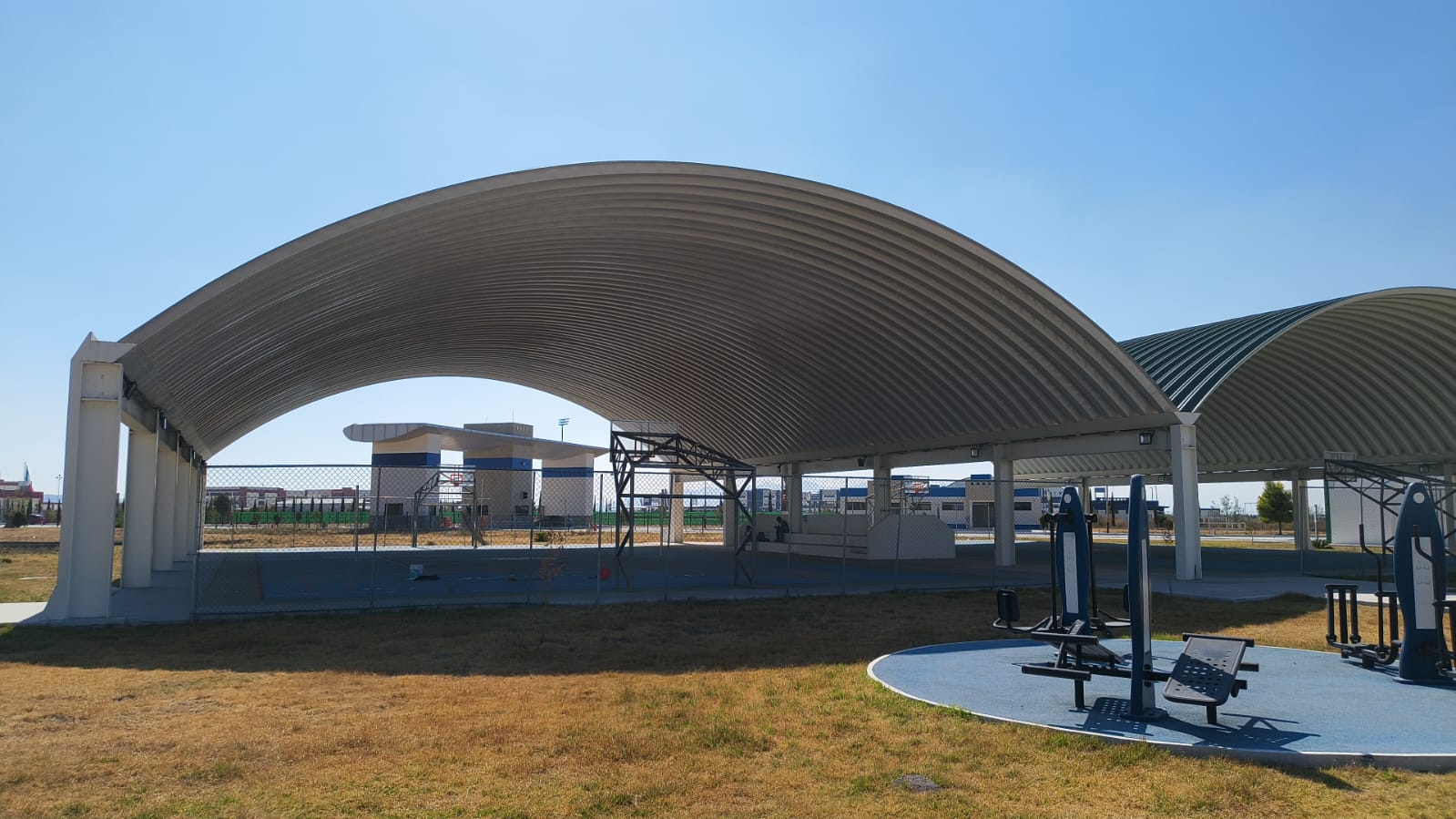

Zona deportivaEdo. Méx. GobiernoEspacio público y deportivo
Zonas deportivas, áreas de espera y accesos donde hay que cubrir mucha superficie y la cubierta queda a la vista de todos.
Los cuatro casos están documentados en el portafolio, con ficha y fotos de obra. Ver obras
